Stærð allt að 16 Ton Single Girder Overhead Crane
- May 03, 2018 -

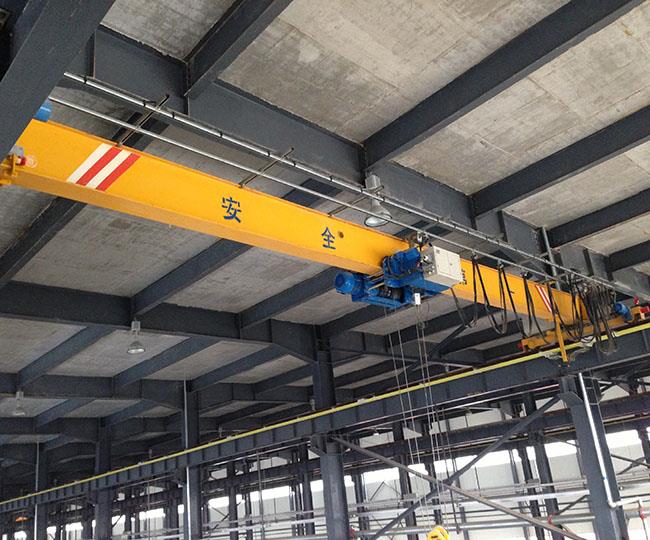

Grunnupplýsingar timg.jpg


Nafn: Stærð allt að 16 Ton Single Girder Overhead Crane

Gerð nr .: LD

Lyftihæð: allt að 20m

Skyldahópur: A3-A5

Stjórnaaðferð: Hængur / Þráðlaus

Umsókn: Notkun byggingar, Notkun Workshop, Notkun steinefna

Sling Type: Wire Rope

Aflgjafi: Rafmagn

Flutningsgerð: Hjól

Uppsetning: Samsett

Tower Crane Tegund: kostnaður krana

Samgöngur Pakki: Wooden Box

Specification: Stærð: 2-10T, Span: 5-30M

Uppruni: Henan, Kína


Vörulýsing


Hluti 1: Lýsing

LD-gerð einföldraunakranar samanstanda yfirleitt af einum girderbyggingu. Þessir geta verið byggðir með stálbjálkum eða stífari lyftibúnaði. Single Girder Kranar eru dæmigerðar þegar lyftarými er minni en 20T. LD Single Girder Yfirhafnir eru víða notaðir á sviði iðnaðar okkar. Það er notað á stálplöntu, vatnsaflsvirkjun, vörugeymsla, verkstæði, framleiðslulína, viðhaldshúð, efnisflutninga, búnaðarsamstæðaverslun osfrv. Við höfum Alhliða staðalbúnað og fjölbreytt úrval aukabúnaðar til að henta þörfum hvers og eins.


Hluti 2: Ítarlegar stillingar:

1- Lyftibúnaður
- Einfalt víra reipi eða lyftibúnaður sem valkostur: - lyftihraði: einn eða tvískiptur eins og krafist er
- Vagnshraði: Einfalt eða Dual eða Skref minna eins og krafist er
- Hágæða með hagkvæmustu verði

2-endir vagnar
-fastid soðið kassi gerð enda flutning
- Modula hönnun
-Kona íkorna búr mótor eða mjúkur byrjun mótor sem valkostur
- Ferðahraði: Einfalt eða Dual eða Skref minna eins og krafist er

3-Main Girder
- Stöðug, seldur kassi Girder eða traustur holur stál kafla
- Modula hönnun
- Úr stáli Q235 eða Q345
- Hannað sveigja <1 50="" af="">

4-Control
- óháð sveigjanleg stjórn fer meðfram C-brautinni
- eða þráðlaust stjórn sem valkostur
- eða farþegarýmið sem valkostur

5-rafhluti
-Conductor aflgjafa (sem valkostur)
-Eftirlitsspjöldin eru IP54 eða IP44 fer eftir vinnuumhverfi.
-Þættirnir eru staðsettir á viðhaldsvænni hátt og allt skipulagið veitir góða vörn
-Festoon snúrur eru lokaðir á kaðall hnakkur, fastur í snúru vagnar, hlaupandi í galvaniseruðu C-lag.
-Eiginlega rafmagns hluti í vörumerki Schneider eða Siemens

6-málverk
- ryðvörn með ryðvökvun með vélrænni sprengjuárás SA 2.5
-Fyrsta lagið af epoxýhúðun 30 míkron
- Annað lag af epoxýhúðun 30 míkron
Þriðja lag af húðun pólýúretan 40 míkron
-Að þykkt: um 100 míkron
-Color: gulur eða Orange samkvæmt kröfum

7-örugg vernd
-Hraði-af rofi
-hleðsla verndar
-vörn vernd
-krossferð og langvarandi ferðalög
-lifting ferðalög vernd
-Hitun vörn mótor

Hluti 3: Skýringarmynd og tækniforskriftir


Stærð (t) span (m) heildarþyngd (G) háhleðsla (kN) mín hjólafla (kN) H1 H2 H3 W B C1 C2
1 7.5 1,67 8,9 3.9 490 910 550 2000 2500 796 1274
8 1.72 9.1 4,0
8.5 1.77 9.2 4.1
9 1,81 9.4 4.3
9.5 1,86 9.5 4.4
10 1.91 9.7 4.5
10.5 1,96 9.8 4.6
11 1,95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2,09 10.2 4.9
13 2.14 10.4 5,0
13,5 2.19 10.5 5.2
14 2.24 10.6 5.3
14,5 2.43 11.1 5.8 955 595 2500 3000
15 2,48 11.3 5.9
15.5 2.53 11.4 6,0
16 2.58 11.5 6.1
16,5 2,63 11.7 6.3
17 2.66 11.7 6.3
17.5 2,85 12.2 6.8 530 970 650
18 2,90 12.4 6.9
18.5 2,96 12.5 7.1
19 3,01 12.7 7.2
19.5 3,02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20,5 3.26 13.3 7.8
21 3,32 13.4 8,0
21,5 3,37 13.6 8.1
22 3.43 13.7 8.2
22.5 3,49 13,9 8.4
23 4,07 15.3 9.8 660 990 800 3500 4000
23,5 4.13 15.5 10.0
24 4.20 15.7 10.2
24,5 4.26 15.8 10.3
25 4,32 16,0 10.5
25,5 4,39 16.2 10.6
26 5,35 18.6 13,0 745 1010 900 4000 4500
26,5 5,43 18.8 13.2
27 5.52 19,0 13,5
27.5 5,60 19.2 13.7
28 5,68 19.4 13,9
28,5 5,76 19.6 14.1
Stærð (t) span (m) heildarþyngd (G) háhleðsla (kN) mín hjólafla (kN) H1 H2 H3 W B C1 C2
2 7.5 1,79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14,0 4.2
8.5 1,88 14.1 4.3
9 1.93 14.3 4.4
9.5 1,98 14,5 4.5
10 2,03 14.7 4.6
10.5 2,07 14.8 4.7
11 2.12 15,0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2,30 15.5 5.3
12.5 2.35 15.7 5.4
13 2,40 15.8 5.5
13,5 2.45 16,0 5.6
14 2,50 16,1 5.8
14,5 2.62 16,5 6.1 580 1140 700 2500 3000
15 2,68 16,6 6.2
15.5 2.74 16,8 6.3
16 2,79 17,0 6.5
16,5 2,85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3,30 18.3 7.7
18.5 3,36 18.5 7.9
19 3,42 18.6 8,0
19.5 3,49 18.8 8.2
20 4,09 20.3 9.7 785 1135 900 3000 3500
20,5 4.17 20,5 9,9
21 4.24 20.7 10.1
21,5 4,32 20,9 10.3
22 4,40 21,1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23,5 5,40 23.7 13,0
24 5,49 23,9 13.2
24,5 5.57 24,1 13.4
25 5,66 24,3 13.6
25,5 5,75 24,6 13.8
26 6,40 26.2 15.5 875 1250 1100 4000 4500
26,5 6,50 26,5 15.7
27 6,60 26,7 16,0
27.5 6,69 27,0 16.2
28 6,79 27,2 16.4
28,5 6,89 27.5 16.7
Stærð (t) span (m) heildarþyngd (G) háhleðsla (kN) mín hjólafla (kN) H1 H2 H3 W B C1 C2
3 7.5 1.93 18,9 4.2 530 1255 650 2000 2500 818.5 1291
8 1,98 19.1 4.3
8.5 2,03 19.4 4.4
9 2,09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20,0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5,0
11.5 2.41 20.7 5.3 580 700
12 2,47 20,9 5.4
12.5 2.53 21,1 5.6
13 2,59 21.3 5.7
13,5 2,64 21,5 5.9
14 2,70 21.7 6,0
14,5 3,02 22.5 6.8 660 1275 800 2500 3000
15 3,08 22.7 6.9
15.5 3,14 22,9 7.1
16 3.21 23,1 7.2
16,5 3.27 23.2 7.4
17 3,34 23.4 7.6
17.5 3.84 24,7 8.8 745 1290 900
18 3.91 24,9 9,0
18.5 3,99 25,1 9.2
19 4,06 25,3 9.4
19.5 4.14 25,5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20,5 5,01 27.7 11.7
21 5,09 28,0 11,9
21,5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5.71 29,6 13,5 875 1360 3500 4000
23,5 5,80 29.8 13.7
24 5,89 30,0 13,9
24,5 5.99 30.3 14.2
25 6,08 30,5 14.4
25,5 6.17 30.8 14.6
26 7,97 35,3 19.1 925 1660 1200 4000 4500
26,5 8,09 35,6 19.4
27 8.22 35,9 19.7
27.5 8.34 36,2 20,0
28 8,46 36,6 20.3
28,5 8.59 36,9 20.7
Stærð (t) span (m) heildarþyngd (G) háhleðsla (kN) mín hjólafla (kN) H1 H2 H3 W B C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841.5 1310
8 2.27 29,0 4.7
8.5 2.33 29.3 4.9
9 2,40 29.7 5,0
9.5 2.46 30,0 5.2
10 2.53 30.2 5.3
10.5 2,59 30,5 5.5
11 2.66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2,98 31.8 6.4
12.5 3,05 32,0 6.6
13 3.12 32.3 6.8
13,5 3.20 32.5 6.9
14 3.27 32.8 7.1
14,5 3.52 33,5 7.7 745 1540 900 2500 3000
15 3,60 33,7 7.9
15.5 3.68 33,9 8.1
16 3,75 34.2 8.3
16,5 3.83 34.4 8.5
17 3,90 34,6 8.7
17.5 4.41 35,9 9,9 820 1500 1000
18 4,50 36,2 10.2
18.5 4,59 36,5 10.4
19 4.68 36,7 10.6
19.5 4,76 37,0 10.8
20 5.23 38.2 12,0 875 1545 1100 3000 3500
20,5 5.33 38.4 12.2
21 5,42 38.7 12.4
21,5 5.51 38,9 12.7
22 5,60 39.2 12,9
22.5 5,70 39,5 13.1
23 7.08 42,9 16,6 925 1595 1200 3500 4000
23,5 7.20 43.2 16,9
24 7.32 43,6 17.2
24,5 7.43 43,9 17.4
25 7.55 44.2 17.7
25,5 7.67 44,5 18,0
26 9.01 47,9 21.4 1015 1670 1300 4000 4500
26,5 9.16 48,3 21.7
27 9.30 48,6 22.1
27.5 9,44 49,0 22.5
28 9,58 49.4 22.8
28,5 9,72 49.7 23.2
Stærð (t) span (m) heildarþyngd (G) háhleðsla (kN) mín hjólafla (kN) H1 H2 H3 W B C1 C2
10 7.5 3.26 51,3 6.1 720 1850 900 2000 2500 1293 1893
8 3,34 52,1 6.3
8.5 3.43 52,9 6.5
9 3,51 53,5 6.6
9.5 3,59 54.2 6.8
10 3,67 54,8 7,0
10.5 3,76 55,3 7.2
11 3.84 55,8 7.3
11.5 4,05 56,6 7.9 820 1850 1000
12 4.14 57,1 8.1
12.5 4.22 57,6 8.3
13 4,31 58,0 8.5
13,5 4,40 58,4 8.7
14 4.49 58,8 8,9
14,5 4,80 59,8 9.6 875 1900 1100 2500 3000
15 4.89 60.2 9.8
15.5 4.98 60,6 10.1
16 5,07 60,9 10.3
16,5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62,5 11.4 1940 1140
18 5,63 62,8 11.6
18.5 5.73 63.2 11,9
19 5,83 63.5 12.1
19.5 5,92 63,9 12.3
20 6,89 66.4 14.8 925 2000 1250 3000 3500
20,5 7.01 66.8 15,0
21 7.12 67,1 15.3
21,5 7.24 67,5 15.6
22 7.36 67,9 15,9
22.5 7.48 68.2 16.2
23 8,96 72 19,9 1100 1920 1350 3500 4000
23,5 9.11 72,5 20.3
24 9,26 72,9 20.6
24,5 9,41 73,3 21,0
25 9,56 73,8 21.4
25,5 9.71 74.2 21.7
26 13.09 82,7 30.2 1200 1450 4000 4700
26,5 13,29 83,3 30.7
27 13,48 83,8 31.2
27.5 13,67 84.3 31.6
28 13,86 84.8 32.1
28,5 14.05 85.4 32.6
Stærð (t) span (m) heildarþyngd (G) háhleðsla (kN) mín hjólafla (kN) H1 H2 H3 W B C1 C2
16 7.5 3.64 77,2 7,0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3.84 79,4 7.4
9 3.94 80,4 7.6
9.5 4,04 81,3 7.9
10 4.14 82,1 8.1
10.5 4.24 82,9 8.3
11 4,34 83,6 8.5
11.5 4,55 84.6 9,0 875 2525 1100
12 4.66 85.2 9.3
12.5 4,76 85,9 9.5
13 4.87 86,5 9.8
13,5 4.97 87,1 10.0
14 5,08 87,6 10.3
14,5 5.93 90,0 12.4 975 1200 2500 3000
15 6.06 90,6 12.7
15.5 6.18 91,1 13,0
16 6.31 91,7 13.3
16,5 6.43 92.2 13.6
17 6.56 92,7 13,9
17.5 7.19 94,5 15.5 1075 1300
18 7.33 95,0 15.8
18.5 7.47 95,5 16,1
19 7.61 96,0 16,5
19.5 7,75 96,5 16,8
20 8.56 98,7 18,9 1130 2570 1400 3000 3500
20,5 8,72 99.2 19.2
21 8,87 99,7 19.6
21,5 9.03 100.2 20,0
22 9,18 100,8 20.4
22.5 9.34 101.3 20.8
23 12,41 109,0 28.4 1280 1550 3500 4000
23,5 12.61 109,6 28,9
24 12.81 110.2 29.4
24,5 13.02 110,9 30,0
25 13,22 111.5 30,5
25,5 13,43 112,0 31,0
26 14,34 114.4 33,2 1300 2600 1600 4000 4700
26,5 14,55 115,0 33,8
27 14,77 115,6 34.3
27.5 14,98 116.3 34,8
28 15.20 116,9 35.4
28,5 15,42 117,5 35,9
Stærð (t) span (m) heildarþyngd (G) háhleðsla (kN) mín hjólafla (kN) H1 H2 H3 W B C1 C2
20 7.5 5,45 97,9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99,5 10.5
8.5 5,70 101,0 10.7
9 5,83 102,3 11,0
9.5 5,96 103,5 11.3
10 6,09 104,6 11.6
10.5 6.22 105,7 11.8
11 6.35 106,6 12.1
11.5 6,99 108,8 13.7 970 2480 1150
12 7.15 109,8 14,0
12.5 7.30 110,7 14.4
13 7.45 111.5 14.7
13,5 7,60 112.3 15.1
14 7,76 113,1 15.5
14,5 8,67 115,8 17.7 1050 2530 1280 2500 3200
15 8,85 116,6 18.1
15.5 9.02 117,3 18.6
16 9.20 118.1 19,0
16,5 9.37 118,8 19.4
17 9,55 119,5 19.8
17.5 10,50 122.2 22.2 1130 2560 1390
18 10.70 122,9 22.7
18.5 10,89 123.6 23,1
19 11.09 124,3 23.6
19.5 11,28 125,0 24,1
20 12.02 127,0 25,9 1200 2600 1500 3000 3700
20,5 12.23 127,7 26,4
21 12.44 128,4 26,9
21,5 12,64 129,1 27,4
22 12,85 129,8 27,9
22.5 12,96 130,5 28,5
23 13,88 132.7 30,5 1300 1600 3500 4200
23,5 14.10 133,4 31,0
24 14.31 134,0 31.6
24,5 14,52 134,78 32.1
25 14,74 135,4 32.6
25,5 14,96 135,6 33.1
