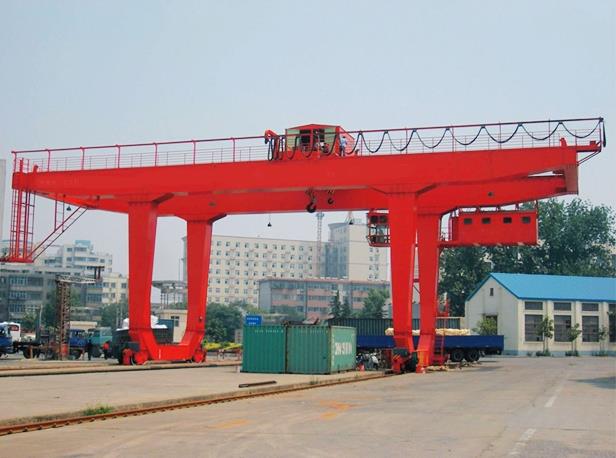

U Gerð Ný hönnun Hreyfanlegur 80 Ton Rail Mounted Gantry Crane

U Gerð Ný hönnun Hreyfanlegur 80 tonn Rail Mounted Gantry Crane

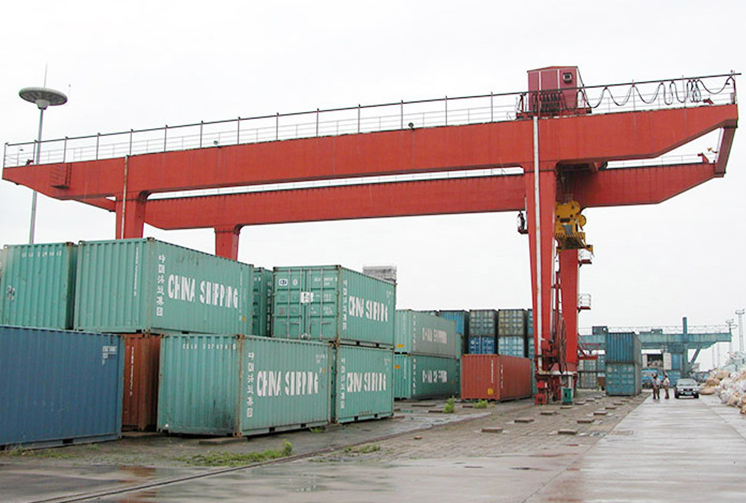

U-gerð járnbrautakrúfa 10-50T er sérstaklega hönnuð fyrir ákaflega ílátstöflun vegna sjálfvirkni hennar og minni þörf og búin með mismunandi dreifingarhlutum. Kraninn sameinar hámarks áreiðanleika og öryggi með miklum rekstrarhagkvæmni, langlífi og litlum viðhaldskostnaði sem leiðir til lægstu heildarkostnaðar eignarhalds.

Vara uppbygging fyrir þig!

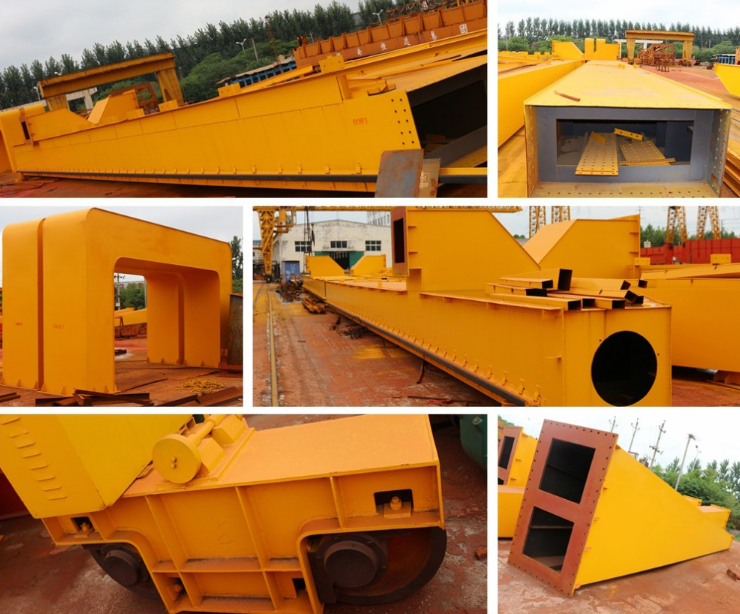

1. Helstu girder af gantry krani

2. Utrigger af gantry krani

Vertu soðið með plötum úr stáli með honeycomb holu, tengdur með nákvæmni boltanum með mikilli styrk. Það er renna járnbraut fyrir vagn að ferðast efri girder sem er fastur á outrigger með háspennu nákvæmni boltanum. a. Samanstendur af stífri stöngri og sveigjanlegri stöng, öll tengipunktar eru tengdir með háspennubolti

b. Stiginn er notaður af stjórnanda til að komast inn í leigubíl eða komast í vinnslu

c. Þegar þvermálið> 30m, þarfnast sveigjanlegt fótspor til að draga úr hliðarlaginu á vagninum á járnbrautina þegar lyftarinn lyftir efni.

3. Ferðakerfi gantry krana

4. Vagn með lyftu á gantry krani

a. Samanstendur af akstursgírkassa og aðgerðalausum hjólhjóli

b. Akstursgírkassarinn veitir kraft til að ná til akranarans. Hver munurinn á akstursgírkassa og aðgerðalausum hjólhjóli er sú að passive hjólaboxið skortir flutningsuppbyggingu eins og dynamo, reducer og par af varanlegum gírum.

Vagnurinn er samsettur með mótor, hemlakerfi, vagnarramma, trommukrokka, spíral, regnhlíf og aðrir hlutar. Það felur í sér lyftibúnað og krossferðakerfi. Vagnurinn er stranglega hannaður samkvæmt umsókn og vinnuumhverfi.

5. Skápur gantry krana

6. Rafkerfi gantry krana

a. Gler gluggi getur gert símafyrirtækið yfirlit yfir öll vinnuskilyrði og sett í framan og tvær hliðar í stýrishúsinu

b. Sem hópur sjálfstætt skápar er fastur utan stýrishúsa tengdur með stjórnkerfi og tengibúnaði sem er settur upp í farþegarýminu. a. Lyftarmótor, langur ferðamótor og vökvaaflmótor er innifalinn. Allt rafkerfið er stjórnað af PLC (forritanlegur rafræn stjórnandi).

b. Tvær notkunarhamir: skála og fjarstýring.

c. Rafmagns íhlutir eru efst vörumerki rafmagns hlutar eins og: Siemens, Schneider osfrv. Eða sem kröfu þín.

7. Platform gantry krana

8. Plesase tilkynning:

Vettvangurinn er settur upp til að viðhalda krani og verndarhlífin er bætt við til að vernda öryggi starfsmanna Vírnablöðin á vagninum þarf að skoða reglulega og skipta um tíma ef 10% brotnar vír eru til staðar, losa vír og klæðast.
